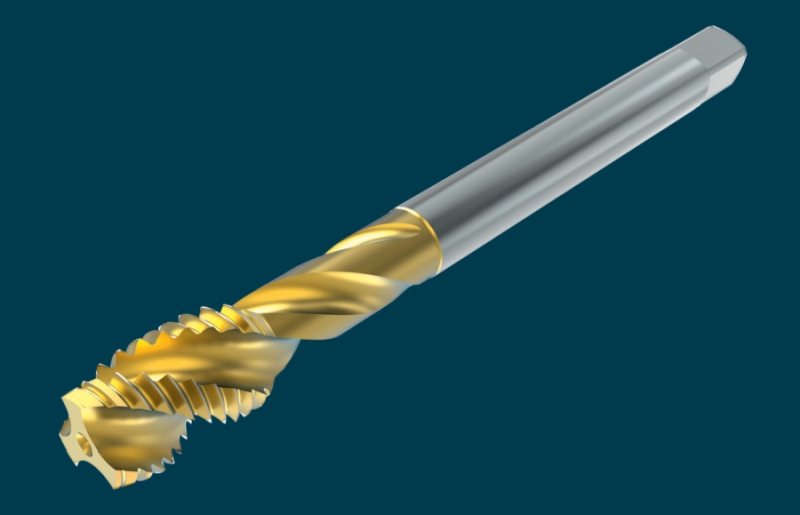

EasyTap ET01 universele machinetappen van LMT Fette

Maak kennis met onze EasyTap: de nieuwe universele tap van LMT Fette! In deze nieuwe productfamilie brengt LMT een uitstekende flexibiliteit en hoge efficiëntie samen. Het assortiment van EasyTap is namelijk vrijwel universeel inzetbaar, voor toepassing op nagenoeg alle materialen. Naast breed inzetbaar is EasyTap ook in een breed assortiment uitgevoerd: u heeft keuze uit alle gangbare draadsoorten. Tegen een gunstig prijsniveau! Met deze voordelen kunt u werkelijk een significante tijd- en kostenreductie in uw productieproces behalen.

Eigenschappen van EasyTap

• Geoptimaliseerde spaankamers zorgen voor effectieve spaanvorming en hogere proceszekerheid
• Nieuw ontwikkelde aansnijdingsgeometrie zorgt voor stabiele spaanvorming
• Vervaardigd uit hoogwaardig HSS-E kobaltstaal, voorzien van een bewezen slijtvaste TiN-coating
• Compatibel met uiteenlopende koelmiddelen: olie, emulsie en minimaalmengsmering (MMS)
• Universeel inzetbaar met tapopnames (synchro, trek/druk-compensatie) of simpelweg met spantang

De voordelen van EasyTap

• Een universele machinetap voor een brede keuze aan mogelijke toepassingen
• Lange levensduur in staal, roestvrij staal, gietijzer en aluminium; zorgt voor lage kosten per schroefdraad!
• Een betrouwbaar proces, dankzij geometrie met bijzonder effectieve spaanvorming

Brede keuze in draadsoorten

M: Voor metrische gaten blind tot circa 2-3xD heeft ET01 een aansnijding van 2 tot 3 gangen (type C) en 45° spiraal. Voor metrische gaten doorlopend tot 3xD heeft ET01 een aansnijding van 3,5 tot 5 gangen (type B) uiteraard zonder spiraal. Beide varianten hebben een schacht conform DIN371 of DIN376 en bieden u keuze uit tolerantie 6HX beschikbaar in M1-M30, tolerantie 6GX beschikbaar in M2-M24, tolerantie 6H beschikbaar in M3-M16 en tolerantie 6H+0,1 beschikbaar in M3-M16.

MF: Voor metrisch-fijne gaten blind tot circa 2-3xD heeft ET01 een aansnijding van 2 tot 3 gangen (type C) en 45° spiraal. Voor metrisch-fijne gaten doorlopend tot 3xD heeft ET01 een aansnijding van 3,5 tot 5 gangen (type B) zonder spiraal. Beide varianten hebben een schacht conform DIN374 en een tolerantie 6HX beschikbaar in MF2,5-MF30.

UNC: Voor Unified National Coarse gaten blind tot circa 2-3xD heeft ET01 een aansnijding van 2 tot 3 gangen (type C) en 45° spiraal. Voor Unified National Coarse gaten doorlopend tot 3xD heeft ET01 een aansnijding van 3,5 tot 5 gangen (type B) zonder spiraal. Beide varianten hebben een schacht conform DIN2184-1 en een tolerantie 2BX beschikbaar in No.2 tot en met 1 inch.

UNF: Voor Unified National Fine gaten blind tot circa 2-3xD heeft ET01 een aansnijding van 2 tot 3 gangen (type C) en 45° spiraal. Voor Unified National Fine gaten doorlopend tot 3xD heeft ET01 een aansnijding van 3,5 tot 5 gangen (type B) zonder spiraal. Beide varianten hebben een schacht conform DIN2184-1 en een tolerantie 2BX beschikbaar in No.2 tot en met 1 inch.

G: Voor GAS of British Standard Pipe gaten blind tot circa 2-3xD heeft ET01 een aansnijding van 2 tot 3 gangen (type C) en 45° spiraal. Voor GAS gaten doorlopend tot 3xD heeft ET01 een aansnijding van 3,5 tot 5 gangen (type B) zonder spiraal. Beide varianten hebben een schacht conform DIN5156 en een standaard tolerantie beschikbaar in G1/16 tot en met G1 inch.

EGM: Voor HeliCoil (Einsatz-Gewinde Metrisch) gaten blind tot circa 2-3xD heeft ET01 een aansnijding van 1,5 tot 2 gangen (type E) en 45° spiraal. Voor HeliCoil gaten doorlopend tot 3xD heeft ET01 een aansnijding van 3,5 tot 5 gangen (type B) zonder spiraal. Beide varianten hebben een schacht conform DIN40435 en een tolerantie 6HX mod beschikbaar in EGM2-EGM20.

NPT: Voor National Pipe Taper gaten tot circa 2-3xD heeft ET01 een aansnijding van 2 tot 3 gangen (type C) en 40° spiraal. Wegens coniciteit en spiraal wordt deze tap als blind geclassificeerd. Deze variant heeft een schacht conform DIN5156 en een standaard tolerantie beschikbaar in NPT1/16 tot en met NPT1 inch.

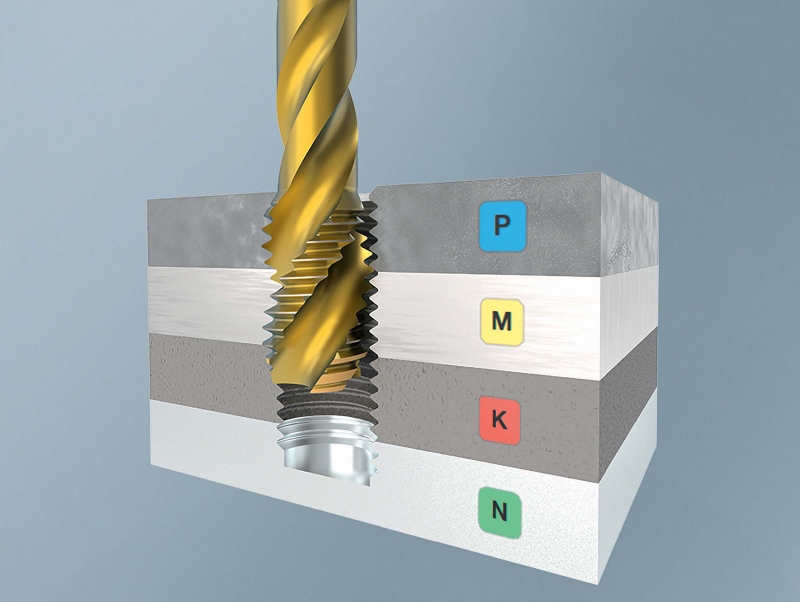

Universeel inzetbaar: op staal, RVS, gietijzer en non-ferro

 P1  Staal <500 N/mm2 zoals St37-2 (1.0037) en Ck10 (1.1121)
 P2  Staal 500-1000 N/mm2 zoals 42CrMo4-NT (1.7225) en Ck45 (1.1191)
 P3  Staal >1000 N/mm2 zoals X38CrMoV5-1 (1.2343) en Toolox33
 M1  RVS austenitisch zoals X5CrNi18-10 (1.4301) en X2CrNiMo17-12-2 (1.4404)
 K2  Gietijzer nodulair zoals GGG60 (0.7060)
 N1  Aluminium- en koperlegeringen <5% Si (lange spanen) zoals AlZnMgCu1,5 (3.4365)
 N2  Aluminium- en koperlegeringen 5-10% Si (lange spanen) zoals G-AlSi5Cu1Mg (3.2134)
 N3  Aluminiumlegeringen >10% Si (korte spanen) zoals G-AlSi12 (3.2581)

Inzetwaarden

Voorbeeld toepassing: borgmoer (M12x1,75 blind)

Gereedschap: EASYTap ET01 blind M12 artikel 7465308 (TC-CM 12X1.75-6HX-ET45-11)
Materiaal: RVS martensitisch X14CrMoS17 (1.4104) met 730 N/mm² trekvastheid
Inzetwaarden: Vc=12 m/min (F=1,75 mm/omw)
Draadlengte: 12 mm
Koelmiddel: Emulsie met 8 % oliegehalte

Voorbeeld toepassing: profiel (M12x1,75 doorlopend)

Gereedschap: EASYTap ET01 doorlopend M12 artikel 7465217 (TC-BM 12X1.75-6HX-ET0-11)
Materiaal: RVS austenitisch X2CrNiMo17-12-2 (1.4404) met 700 N/mm² trekvastheid
Inzetwaarden: Vc = 15 m/min
Draadlengte: 20 mm
Koelmiddel: Emulsie met 8 % oliegehalte
