Vacuümspannen in de praktijk

Beelden zeggen meer dan woorden, dus tonen wij u graag twee filmpjes waarin diverse vacuümgespannen werkstukken worden bewerkt:

Tevens: adapterplaten

Wat is een vacuüm mat?

Een vacuümmat is een dun stuk luchtdoorlatend folie, vilt of karton dat tussen het werkstuk en de vacuümspantafel gelegd kan worden. Hiermee is het mogelijk om door-en-door bewerkingen uit te voeren in het opgespannen materiaal. Door uw bewerking in de Z-richting een paar tienden (0,1 mm) dieper dan het werkstuk uit te voeren, kunt u volledig door het werkstuk heen verspanen. Het gereedschap komt dan net in de mat terecht, maar zonder ook de spantafel te beschadigen.

Pompen

De vacuümpompen van InClaTec worden in de basis vervaardigd door een van de grootste producten van vacuümpompen ter wereld; een echte industriestandaard. Het zijn proceszekere en robuuste draaischuifvacuümpompen met een zeer efficiënte, direct gekoppelde motor en sterk belastbare rotorschuiven voor een hoge levensduur. U profiteert van een hoge zuigkracht, zelfs bij zeer lage druk: het forse zuigvermogen is ook relatief constant tot maar liefst 10 mbar. Hierdoor kan er heel snel een vacuüm gevormd worden; ideaal voor een vacuümspantafel! Bij een perfect afgedicht vacuümcircuit kunnen de pompen zelfs een einddruk van 1 mbar bereiken. Dit is mogelijk door de nauwkeurige pasvorm van onderdelen, zorgvuldige materiaalkeuze en een goed doordachte oliecirculatiesmering.

De ingebouwde olieafscheider met olienevelfilterpatronen voorkomt olieverlies en zorgt ervoor dat er alleen olievrije lucht via de uitlaat naar buiten kan. En naast de vaste onderhoudsbeurten waarbij men de olie en filters vervangt, zijn deze pompen nagenoeg onderhoudsvrij. Een terugslagventiel voorkomt dat er lucht kan terugstromen als de pomp wordt uitgeschakeld. Hierdoor kunt u de pomp probleemloos met vacuümschakelaars in- en uitschakelen o.b.v. twee drempelwaarden. Om een krachtig vacuümgespannen werkstuk nog los te krijgen, is het wel verstandig om een vacuümventiel (kraan) met beluchting in uw installatie op te nemen.

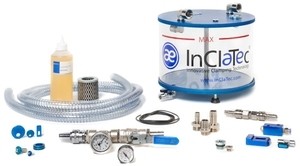

Waarvoor dient een vochtafscheider?

Indien u koelmiddel gebruikt bij de bewerkingen op een vacuümgespannen werkstuk, dan wordt dit vocht ook (deels) via de spantafel meegezogen en komt zo uiteindelijk bij de pomp terecht. Komt het vocht daarin, dan is dat nadelig voor de pomp en funest voor het InClaTec luchtfilter. Dit kunt u voorkomen door een vochtafscheider tussen de vacuümpomp en spantafel te plaatsen: deze scheidt de vloeibare inhoud van het aangezogen medium voordat het de pomp ingaat.

Het vocht slaat neer in het reservoir, dat circa 9 liter vocht (het aangegeven maximum) veilig kan opslaan. Zodra het maximum wordt bereikt, dient u het reservoir te legen via de onderin geplaaste aftapkraan. Dit is belangrijk: indien het aangegeven maximum wordt overschreden, kan er alsnog water in de pomp terecht komen en vervalt de garantie. Als u er zeker van wilt zijn dat u dit niet gebeurt, dan is een pomp met automatische afvoer een veilige optie.

Losse pompen, ter vervanging

Indien u al een vacuüminstallatie heeft en de pomp daarvan wilt vervangen voor een identiek of vergelijkbaar exemplaar (bij defect) of een krachtigere pomp nodig heeft (bij veel vacuümlekkage of uitbreidingen) dan bieden wij met de VP001 serie ook losse pompen aan. U kunt kiezen uit pompen met verschillende specificaties: 10 m3/uur of 16 m3/uur voor 230V, 20 m3/uur voor 230V of 400V en 63 m3/uur voor 400V. Pompen laten reviseren (vacuüm én perslucht) kan bij InClaTec ook!

Spantafels

Afhankelijk van uw toepassing zijn er spantafels met verschillende spanoppervlakken verkrijgbaar:

Wanneer gebruik ik Metapor?

Metapor CE100 White is een hard materiaal met een poreuze structuur dat lucht doorlaat. Toegepast op een spantafel, ontstaat door de extreem fijne 'perforatie' een zeer diffuus vacuüm, waarbij het (A) niet nodig is om het vacuümspanvlak volledig of zelfs grotendeels te bedekken. Uniek bijkomend voordeel daarvan is dat men (B) geen o-ringsnoer hoeft te gebruiken of moet verleggen als de vorm of afmeting van uw werkstuk wijzigt. Waar u echter wel rekening mee dient te houden is dat de hogere stromingsweerstand van Metapor© en enige vacuümlekkage van het poreuze materiaal de spankracht van het vacuüm reduceert, waardoor Metapor (C) alleen geschikt is voor lichte bewerkingen. Mocht de spankracht niet voldoende zijn, dan kunt u een zwaardere pomp proberen of - in het geval van een adapterplaat - alsnog proberen het o-ringsnoer (anders) te plaatsen zodat dit beter aansluit bij het vacuüm dat u wilt vormen. Tenslotte is het poreuze materiaal niet geschikt voor koelmiddel, omdat dit daardoor verstopt zou raken, dus kunt u (D) alleen droog verspanen met Metapor.

Werking en aansluitingen van een InClaTec vacuüm spaninstallatie

Duizelt het? Geen nood: wij hebben bij ieder InClaTec artikel in onze webshop duidelijke informatie en documentatie staan; ook welke andere artikelen erop passen. En voor advies kunt u altijd vrijblijvend contact met ons opnemen!
